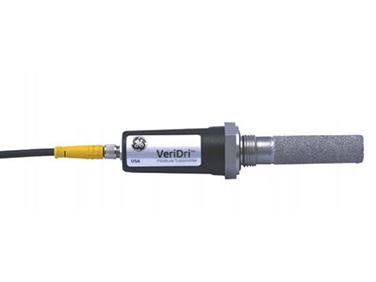

VeriDri 低温露点仪
应用 VeriDri 是一款二线制水份探头，测量结果显示露点或者 PPMv，主要应用于 OEM, 如: • 手套箱检测 • 空气干燥机 • 医用气体干燥机 • 塑料烘干应用
特点 • 经济 • 薄膜氧化铝湿度传感器技术 • 基于微处理器，全数字化技术确保稳定运行 • 结构紧凑 • 防护等级：Type 4X, IP67 • 二线制回路供电，4 到 20 mA 输出 • 测量范围： 露点：-110° ～ 20°C PPMv：0 ～ 10,000 PPMv (在恒定的压 力下) • NIST可溯源标定
OEM 应用
VeriDri 湿度分析仪以具竞争力的价格为干燥气体 生产厂家，以及其它OEM厂商，提供更为简单、准确和可 靠的气体湿度分析、测量解决方案。
VeriDri 两线制回路供电，4到 20 mA 输出， 测量范 围涵盖了露点从 -110°C ～ 20°C的所有温度范围。 当 压力恒定的时候，也可以输出PPMv值，范围从0 到 10,000 PPMv。当需要输出是PPMv值时，请提供现场压力参数。
测量范围
• -110°C ~ 20°C T/d
操作温度
–40°C ~ 60°C
储存温度
≤70°C
精度
• ±2°C (范围从–65°C ~ 40°C)
• ±3°C (范围从–80°C ~–66°C)
重复性
•±0.5°C (范围从–65°C~40°C)
•±1.0°C (范围从–80°C~ -66°C)
响应时间
5秒 （63％ 变化量）
电源
• 7~28 VDC (回路供电, 电源由客户提供)
• 输出: 4~20 mA
• 输出分辨率: 0.01 mA
• 最大输出负载 R = 50 x (PSV-7) ohms
其中，PSV = 直流供电电源电压 例: 电源电压 24 VDC,
最大负载 R = 50 x (24 - 7)= 850
• 电缆: 标准 2 m
机械性能
与工艺连接
• 3/4 inch (19 mm) 16外直螺纹，O-ring
• G 1/2 inch 带可选的转接头
操作压力
5 µ Hg ～ 5000 psig (345 bar)
防护等级
Type 4X, IP67
外形尺寸
• 整体: 高x直径 172 mm x 29 mm
• 电子部件及电缆: 高x直径 104 mm x29 mm
• 重量: 140g
符合欧洲标准
对于DN
水份探头
类型
氧化铝水份探头
标定
每个探头单独用计算机标定，对比于已知的水份含 量，标定可溯源至美国国家技术标准局（NIST）。
标定周期
GE建议每6到12个月对探头进行重新校准（根据实 际使用情况）。
流速范围
气体: 从静态到一个大气压下10,000cm/s
