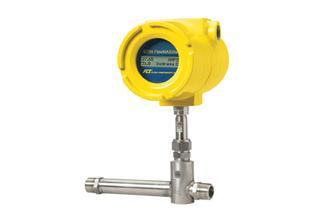

ST98L气体质量流量计适用于2” [51 mm]以下管径
直接质量流量测量 无活动部件 流量、累积流量和温度 无需定期维护 气体温度可达350oF [177oC] 全焊接接液部件 一体化和远传型电子部分 牢固的全金属封装 多种全球机构认证 HART和Profibus通讯协议可选
质量流量计摘要
ST98L在线式质量流量计适用于绝大部分气体或混合气和1”到2” [25mm到50mm] 1的管径。FCI的ST98L结合了先进的等质量热扩散式流量传感元件和精确的电子线路部分，并采用真正的实际介质标定，同时提供牢固的工业封装，以确保精确、高重复性的流量测量及在苛刻的过程条件下的使用寿命。
注1：对于超过2” [50mm] 的管径请参考ST98插入式流量计相关资料。
规格
流量范围：0.75 to 600 sfps [0.21 to 172 nmps]
（空气在70°F，14.7 psia [0°C, 1013.25 mBar(a)]的标准状态下）
精度：
流量：±1%读数+0.5%满量程
温度：± 2°F [± 1°C]
重复性：
流量：± 0.5%读数
温度：± 1°F [± 0.6°C]
量程比：在标定的流量范围内，从10：1到100:1工厂设定且现场可调。
温度补偿：
标准：± 30°F [± -16.6°C]
可选：± 100° F [± 55.6°C]
机构认证： FM, ATEX, IEC, CSA, CRN, GOST/RTN, NEPSI, CPA, PED, CE Mark (系统认证)
标定：N.I.S.T. 认证及可溯源测试试验室标定
MTBF (计算): 110年
流量元件
结构材质：所有接液表面采用全焊接316L不锈钢或哈氏合金C。
过程连接：
1” tubing管上为阴螺纹NPT连接；1”, 1.5”或2” schedule 40管上为NPT阳螺纹连接
可选项： ANSI或DIN法兰
插入长度 （现场可调）：2
1 inch tubing管 / 9 inches [229 mm]
1 inch schedule 40管 / 9 inches [229 mm]
1.5 inch schedule 40管 / 13.5 inches [343 mm]
2 inch schedule 40管 / 18 inches [457 mm]
可选用户定义的固定插入长度，详情请洽FCI
工作（过程）温度：
标准： -40°to +350°F [-40°to +177°C]
工作压力：最高可达250 psig [17 bar(g)]
可选项：
低流量喷射管
内置式Vortab®流体调整器
流量变送器
工作温度 0°to 140°F [-18° to +60°C]
输入电源（现场可选）： 85 to 265 Vac, 22 to 30 Vdc; 7 watts max; 230mA max.
输出：
模拟输出：4 to 20 mA, 1-5Vdc, 0-5Vdc, or 0-10Vdc. 用户可选
(mA: 700 ohm 最大负载; 输出依据 NAMUR guideline NE 431, 现场可选 高 =21.6mA或 低 =3.75mA)
(仅限交流供电型可选输出与输入电源隔离.)
(Vdc 100K最低负载.)
数字通讯：
标准为RS-232C串口I/O
可选项： HART, 双通道; Profibus, DP, profile 3, certification #Z01212
数字显示： 可选LCD显示，2行x16字符。显示带工程单位的流量和过程温度或累积流量（现场可选）。
远传构造：变送器最远可距离流量元件1000英尺[350米]安装。
封装可选项：
- NEMA 4/IP66级碳钢封装，经认证可安装在Class I, Div.2, Groups A,B,C,D非易燃环境中，并适用于Class II, Div.2 Groups F, G; Class III, Div. 2.
- NEMA 4X/IP66级铝封装，经认证可安装在Class I, Div.2, Groups A,B,C,D非易燃环境中，并适用于Class II, Div.2 Groups F, G; Class III, Div. 2.
- 危险环境中使用的防爆型铝封装，经认证可安装在Class I, Div.1, Groups B,C,D,E,F,G; ATEX II2, GD, Exd IIC, T4环境中。
其它可选项和附件
FC88型： 现场编程器/通讯器。手持插接式界面，用于仪表的设置、编程及故障处理。 VORTAB® 流体调整器 适用于直管段不足、存在在线式或面外弯管、控制阀或任何其他流阻的管路安装系统，可以提高流量计性能。
